客户中心实现分析

客户中心梳理

现状

客户数据分散在多个系统之间,而这多个系统中又有三个最为主要的系统:365、Y、E。

  • 365的客户账号登陆用的是CAS
  • E、Y系统定时同步CAS数据,自己维护了一份数据

客户中心的目的是实现客户维度的账户数据统一,以替换掉目前客户多套账户数据,系统之间通过数据表同步实现账户数据同步的现状。

从客户中心的名称中就可以知道,该部分对应的主体是客户,而非平常To C的用户。

这里的客户账号主要是公司的经销商、各级门店的员工。

客户与To C用户两者之间最大的区别在于:账号注册、账户管理的不同。客户账号的注册主要是通过分配,而非自己注册。

服务层面

服务主要拆分为以下几部分:

  • OpenApi:客户中心网关、OAuth部分
  • 账户服务:与账户相关的服务
  • 短信服务:
    • 将集团Web Services短信服务转换成HTTP REST服务(下面简称SMS服务)
    • Nginx 代理(组内服务发送短信是调用SMS服务,SMS服务再通过Nginx代理调用集团短信服务)
  • 后台管理服务:公告通知

更新细致的描述如下图:

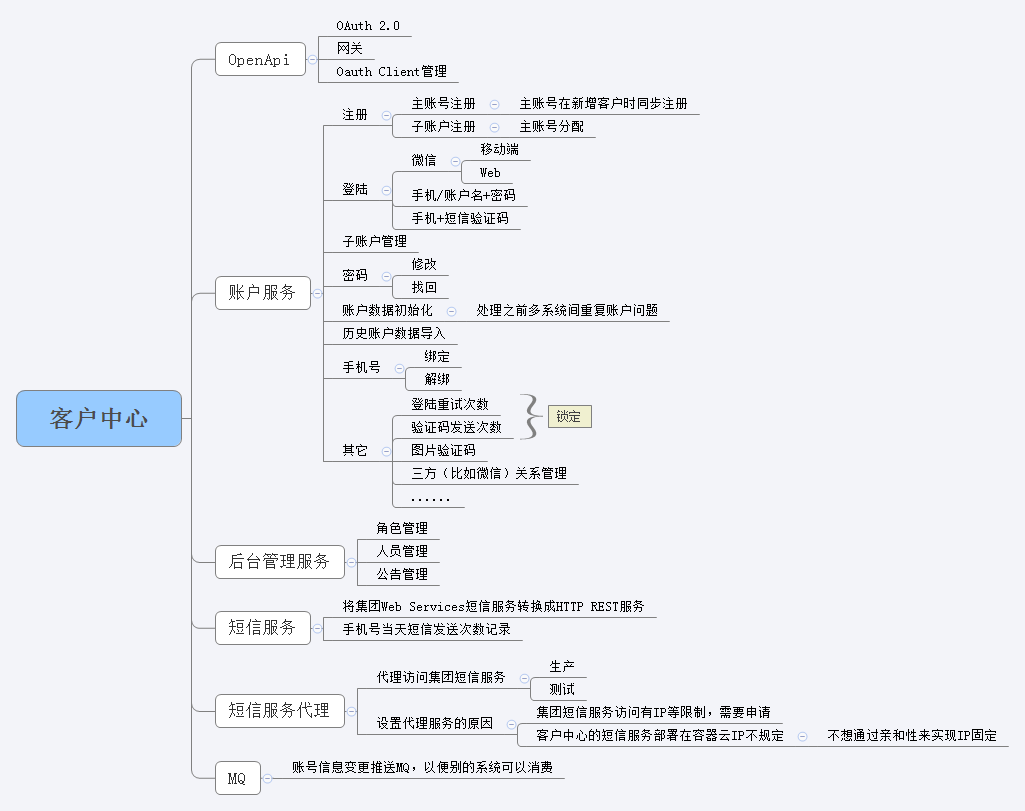

服务架构图

OAuth

OAuth部分主要是熟悉下面这个图,只是有时扮演OAuth Server、有时扮演OAuth Client而已。

比如微信登陆,OpenApi就是微信OAuth Server的client。

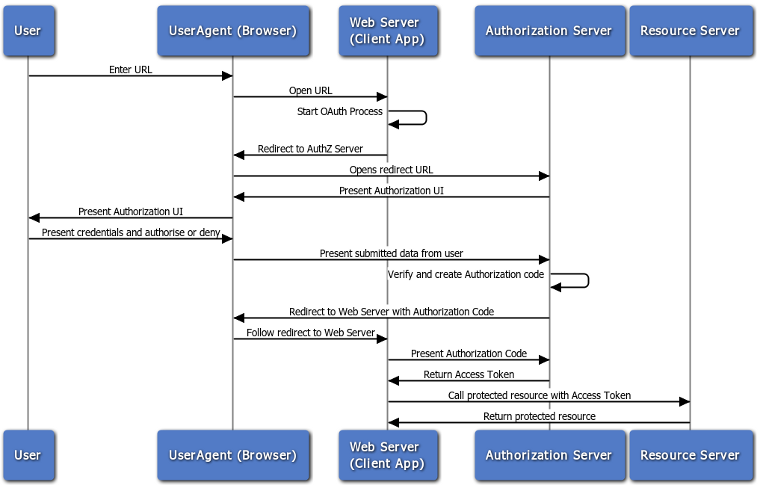

Authorization Code

OAuth涉及的点有:

  • Authorization Code:有效期内只能使用一次
  • Access Token是采用JWT还是一个随机字符串?
    • JWT不依赖存储,但一旦颁发无法取消其有效性
    • 随机字符串一般都是一个字符ID,具体的数据是存储在Redis中
  • OAuth 框架选择

OAuth Server

OAuth Server需要做以下事情:

  • /authorize接口,负责校验是否登录(比如校验Header中bear令牌)
    • 已登录,设置Cookie,跳转请求authorize接口参数中的redirect_uri并携带code及state
    • 未登录,跳转鉴权中心的登陆页
      • 用户在鉴权中心的登录页输入用户名密码,校验通过,跳转请求authorize接口参数中的redirect_uri并携带code及state
  • /token接口,负责校验code,颁发access_token及refresh_token
  • /refresh_token接口,负责通过refresh_token刷新access_token
  • /logout接口,清理Cookie

OAuth Client

OAuth Client对接OAuth Server需要做以下事情:

  • 拦截请求,校验是否已登录
    • 已登录,放行
    • 未登录,跳转OAuth Server的/authorize接口接口
      • 根据code获取用户信息,设置Cookie、颁发自己的token(access_token、refresh_token)
  • /token接口,调用鉴权中心的密码模式校验密码,获取用户信息,颁发access_token、refresh_token
  • /refresh_token接口,负责通过refresh_token刷新access_token
  • 对于Web端而言,打开首页的时候,先调用me或者profile等接口获取用户信息
    • 如果能获取到,则意味着登录成功
    • 如果获取不到,则前端调用后端/login接口
      • 后端/login接口(接口需要传递参数redirect_uri)校验是否登录
        • 未登录,跳转鉴权中心的登陆页
        • 已登录,跳转参数redirect_uri
  • 对于移动端而言,调用/token接口
  • /logout接口,清理自己设置的Cookie,再调用鉴权中心的登陆接口
  • /callback接口,供OAuth Server回调

实现

从服务架构图中可以看出,业务逻辑最复杂的是账户服务。

账户服务的复杂的地方主要在:

  • 数据清理逻辑服务(多系统账户合并)
  • 多系统迭代替换时间不一致

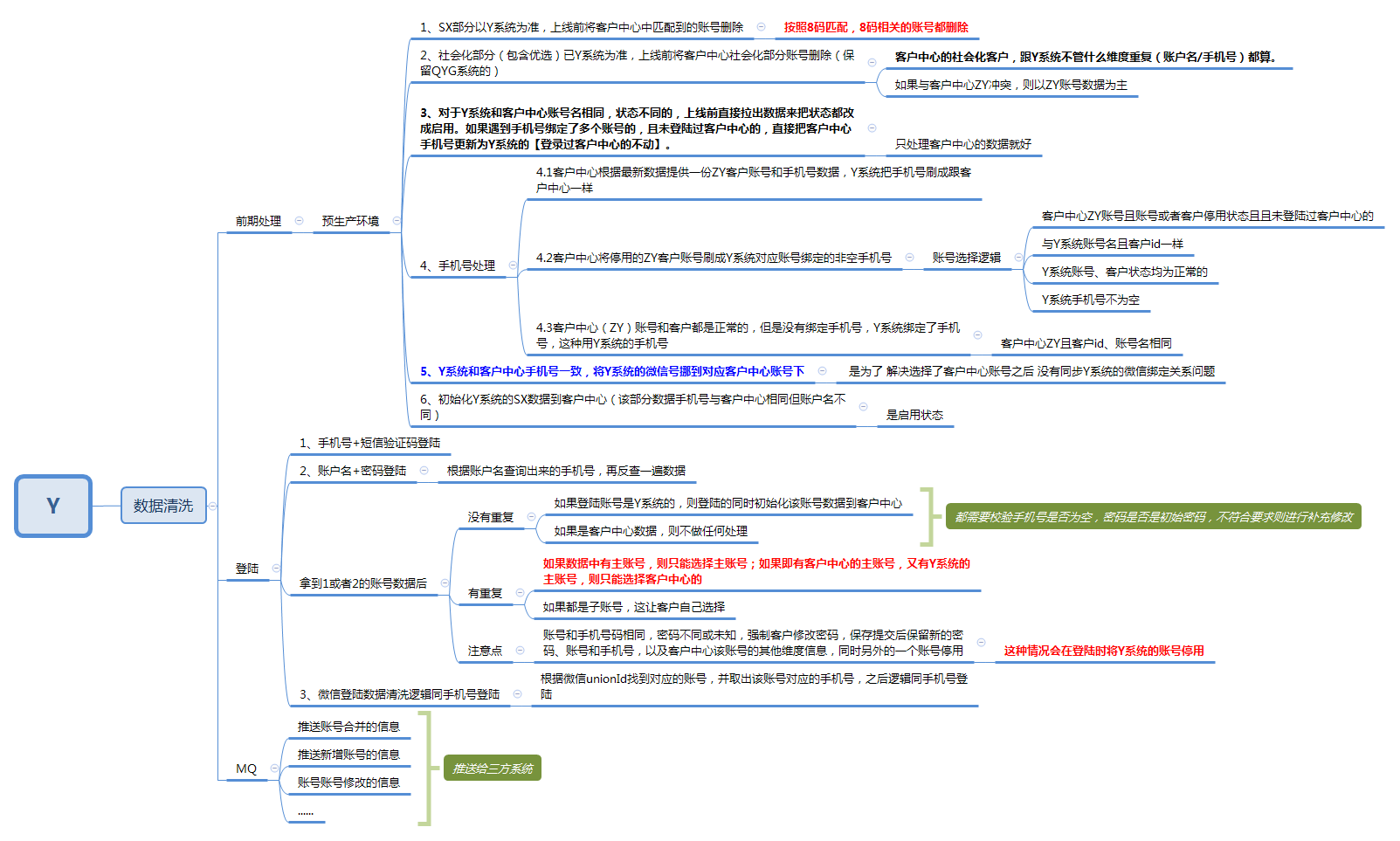

账户合并

下面简单说一下多系统账户合并的逻辑:

  • 多账户合并在账户首次登陆的时候进行(账户登录,需要区分出是否是首次登陆)
  • 检验账户是否需要合并的逻辑是:当前登陆账户名、手机号在多个系统之间重复
    • 账户名登陆不仅仅需要校验账户名,还需要校验账户名对应的手机号
    • 手机号登陆不仅仅需要校验手机号,还需要校验手机号对应的账户名
  • 重复账户数据选择、修改、补充合并

这部分开发的时候,有个坑就是业务人员本身不熟悉自己的业务,合并的细节基本都是开发人员通过数据库数据自己梳理,再与业务人员确认。

切换

系统很多,但登陆用到的主要有两部分:

  • CAS登陆(大部分系统客户用的都是CAS登陆)
  • Y、E系统,该系统自己维护了一份客户账号数据

初始的计划是在一期将所有系统客户登陆统一替换掉,后来由于Y、E系统自身业务优先级的原因,无法参与这次切换,又将替换范围调整为替换CAS。

业务范围调整造成了两个影响:

  • 不需要多系统账号合并
  • 业务范围调整的时候,账户服务根据之前的逻辑已经开发完成

这就引入了另一个问题,虽然最复杂的多系统账户合并不要了,但很多的功能点在CAS替换与多系统统一替换中基本都是一样的(由于需要合并多个系统间的账户数据,而多个系统目前的账户数据又是千奇百怪,所以根据账户数据来源的不同,分别存储在不同的表中,所以对于账户数据的操作这部分需要再次开发)。简单的CTRL+C CTRL+V再复制一份,再在公共部分加一些if else?还是通过别的方式实现?

主要的重复点在:

  • 账户绑定手机号
  • 账户登录
  • 账户密码通过手机号重置
  • 发送短信验证码

基本上都是输入一样,但最终处理的时候校验、操作的表都有所不同,这个可以通过命令模式来处理。

将统一账户的处理逻辑、CAS账户的处理逻辑分别放置到Receiver中,通过不同的Command来起到隔离而又不会重复代码的作用。

命令模式:将一个请求封装为一个对象,使发出请求的责任和执行请求的责任分割开。这样两者之间通过命令对象进行沟通,这样方便将命令对象进行储存、传递、调用、增加与管理。

其它

短信发送

1、线程池发送(以防短信服务不稳,造成OOM,设定BlockingQueue长度)
2、抽象短信服务基类BaseVerificationCodeSender,因为有可能对接多个短信服务,但线程池及需要做的事是一样的。

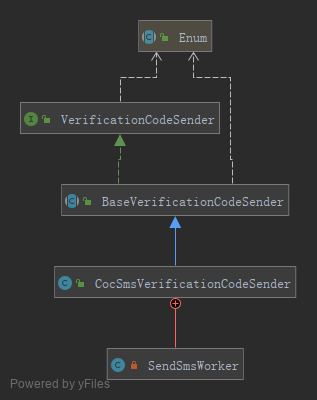

具体的实现类

验证码校验

由于集团短信服务不太稳定,所以每类(登陆、忘记密码、修改手机号等)验证码缓存最多三个未过期的短信验证码。

只要验证了一个,该手机号缓存某类的验证码,均失效。

其它

附录

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
+--------+                               +---------------+
| |--(A)- Authorization Request ->| Resource |
| | | Owner |
| |<-(B)-- Authorization Grant ---| |
| | +---------------+
| |
| | +---------------+
| |--(C)-- Authorization Grant -->| Authorization |
| Client | | Server |
| |<-(D)----- Access Token -------| |
| | +---------------+
| |
| | +---------------+
| |--(E)----- Access Token ------>| Resource |
| | | Server |
| |<-(F)--- Protected Resource ---| |
+--------+ +---------------+
